一体型ダブルギアにおける騒音低減対策とはどのようなものですか？

こんにちは、ギア愛好家の皆さん！一体型ダブルギアのサプライヤーとして、私はこれらのコンポーネントにおける騒音低減の重要性を直接見てきました。今日のブログでは、一体型ダブルギアの効果的な騒音低減策をいくつか紹介します。

一体型ダブルギアの騒音問題を理解する

解決策に入る前に、統合されたダブルギアが騒音を発する理由を簡単に理解しましょう。歯車が噛み合う際には、さまざまな要因によって振動や騒音が発生します。これには、歯車の歯間の摩擦、歯が噛み合ったり外れたりするときの衝撃、歯車の表面や形状の凹凸などが含まれます。対処しないと、このノイズは迷惑なだけでなく、早期の摩耗や損傷など、ギア システムの潜在的な問題を示す可能性があります。

材料の選択

ノイズを低減するための最初のステップの 1 つは、適切な材料を選択することです。高品質の素材は摩擦を軽減し、振動をより良く吸収します。たとえば、粉末冶金プロセスを使用して歯車を作成すると、いくつかの利点が得られます。粉末冶金歯車は、金属粉末を圧縮して焼結することによって作られます。このプロセスにより、ギアの形状と密度を正確に制御できます。

特定のタイプのギアに関しては、いくつかの優れたオプションがあります。私たちをチェックしてください冶金用ギアラック。これらのラックに使用される材料は、動作中の騒音を最小限に抑えるために慎重に選択されています。耐摩耗性に優れており、大きな騒音を発することなく高負荷に耐えることができます。

別のオプションは、フラットギア。フラットなデザインと粉末冶金材料の選択により、静かな走行ギアが実現します。平歯車の表面が滑らかなため、他の歯車と噛み合う際の衝撃や摩擦が軽減され、騒音が低減されます。

ギアの設計

一体型ダブルギアの設計も騒音低減に重要な役割を果たします。まず、歯の形が重要です。適切に設計された歯形により、スムーズな噛み合いプロセスが保証されます。たとえば、インボリュート歯形は、ギアの歯の噛み合いと噛み合いの解除を徐々に行うことができ、衝撃音が低減されるため、一般的に使用されます。

ねじれ角も設計要素の 1 つです。適切なねじれ角により、ギアの歯全体に負荷がより均等に分散され、個々の歯にかかる応力が軽減され、騒音が最小限に抑えられます。ただし、歯車の特定の用途に基づいてねじれ角を慎重に計算する必要があることに注意することが重要です。

統合されたダブルギアシ​​ステムの 2 つのギア間の中心距離も重要です。中心距離が正確でないと、噛み合いが不均一になり、ノイズが増加する可能性があります。したがって、設計段階では、正確な中心距離を確保するために正確な計算と測定が必要です。

表面処理

表面処理により、一体型ダブルギアの騒音低減性能が大幅に向上します。一般的な表面処理の 1 つは窒化です。窒化により、歯車の表面に硬くて耐摩耗性の層が形成されます。この層は摩擦を軽減するだけでなく、高応力条件に耐えるギアの能力を向上させます。その結果、ギヤ作動時に発生する騒音が低減されます。

もう一つの表面処理方法はコーティングです。ギアの表面に特殊なコーティングを施すことで潤滑剤の役割を果たし、ギアの歯間の摩擦を軽減します。一部のコーティングには振動減衰特性もあり、騒音をさらに低減できます。

潤滑

一体型ダブルギアの騒音を低減するには、適切な潤滑が不可欠です。潤滑剤はギアの歯間の摩擦を軽減し、過度の摩耗や騒音を防ぎます。潤滑剤には、オイルベースのものやグリースベースのものなど、さまざまな種類があります。

油ベースの潤滑剤は、良好な冷却と潤滑を提供できるため、高速用途に最適です。また、簡単に流れることができるため、ギアのすべての部分が適切に潤滑されます。一方、グリースベースの潤滑剤は、低速および高負荷の用途により適しています。より適切な位置に留まり、長期的な潤滑を提供します。

温度、速度、負荷などのギア システムの動作条件に基づいて、適切な潤滑剤を選択することが重要です。潤滑剤の効果を維持するには、潤滑剤を定期的に確認し、交換することも必要です。

組み立てと設置

一体型ダブルギアの組み立ておよび取り付け方法は、騒音レベルに影響を与える可能性があります。組み立て中は、ギアが適切に位置合わせされていることを確認することが重要です。ギアの位置がずれていると、噛み合いが不均一になる可能性があり、騒音や摩耗の増加につながります。

ギアの取り付けも安定している必要があります。ギアがしっかりと取り付けられていないと、ギアの振動が大きくなり、騒音が大きくなる可能性があります。適切な取り付け治具を使用し、確実にしっかりと設置すると、これらの振動を軽減できます。

テストと品質管理

ギアが製造、テスト、設置された後は、騒音テストを実施することが重要です。これにより、潜在的な問題を早期に特定し、調整できるようになります。騒音計を使用して歯車システムによって発生する騒音を測定するなど、さまざまな試験方法が利用可能です。

製造プロセス全体にわたる品質管理も重要です。各ギアが必要な基準を満たしていることを確認することで、欠陥の原因となるノイズの可能性を最小限に抑えることができます。

結論

一体型ダブルギアの騒音を低減することは、多面的な課題です。これには、慎重な材料の選択、適切な設計、効果的な表面処理、適切な潤滑、正しい組み立て、および厳格な品質管理が含まれます。一体型ダブルギアのサプライヤーとして、当社はお客様の騒音低減要件を満たす高品質の製品を提供することに尽力しています。

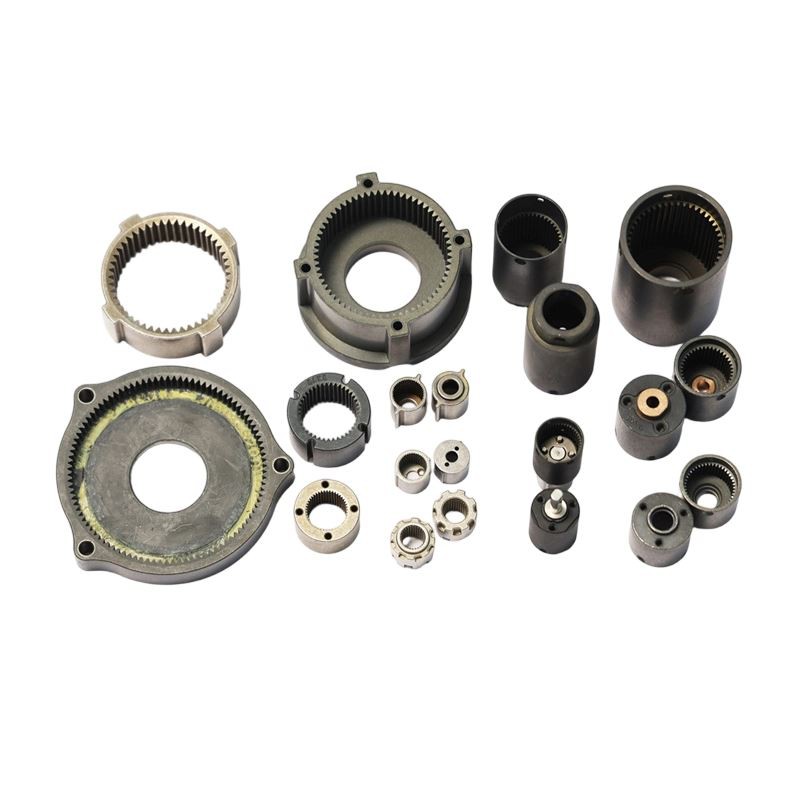

一体型ダブルギアやその他の当社製品をご検討の場合は、冶金用ギアラック、フラットギア、 または内歯車リング、特定のニーズについて話し合うことに興味がある場合は、お気軽にお問い合わせください。私たちは、お客様のアプリケーションに最適なギア ソリューションを見つけるお手伝いをします。

参考文献

• スミス、J.「ギアノイズ低減技術」。ギアテクノロジージャーナル、2018 年。
• ジョンソン、A.「低騒音ギアの材料選択」。粉末冶金レビュー、2019 年。
• Brown、C.「ギアシステムの潤滑」。工業用潤滑誌、2020 年。
